fig. 1. 3D-model van het blad ontworpen met behulp van CATIA software.

fig. 2. snelheidsdriehoeken van het blad.

3.2 Structuuranalyse van de schoepen gaskrachtennamelijk tangentiaal axiale werden bepaald door het construeren velocity driehoeken bij inlaat en uitlaat van het rotorblad. De analyse werd uitgevoerd door het bladprofiel vanwege de functie van het behoud van de kinetische energie van het stromende steam of gas in de mechanische werkzaamheden aan de turbine shell [11] uitgevoerd. Aanvankelijk statische structurele analyse werd uitgevoerd op NACA (N series) bladprofiel. De input te statische analyse wordt getoond in Tabel 6. De Figs.3-10 shows CFD stadia van de bladen.

3.3 Modal analyse

- studie van de dynamische eigenschappen van systemen in het frequentiedomein werd uitgevoerd met behulp van modale analyse verricht . Het doel van een modale analyse om de vormen en de frequenties waarop de structuur tot gevolg van een last [12] amplificeren vinden. Modale analyse geeft een overzicht van de grenzen van de respons van het systeem.every object een interne frequentie (of resonantiefrequentie) waarop het object kan uiteraard tril [13]. Ook is de frequentie Where het object overdracht van energie van de ene vormnaar de andere met een minimaal verlies hier vibrationele kinetische mogelijk. Het is belangrijk om deze frequenties waarop de structuur grillig kan gedragen weten. De onafhankelijke en genormaliseerd bewegingspatroon werd gelegd en versterkt tot een resulterende bewegingspatroon [14] te creëren. Het aantal modusvormen gemaakt was rechtstreeks evenredig met vrijheidsgraden van de constructie. De frequenties verschillende modi worden in Tabel 7

   fig. 3.nikkel (. Def 2.733 mm, druk: 1 Mpa)

 fig. 4. Thermisch behandelde legering (Def: 2,90 mm,

fig 6. Geharde (max Stress. 362.9Mpa,

 fig 7. Nickel 825 -.. Temp distributie

3.4. CFD analyse

ANSYS CFX is een betrouwbare ennauwkeurige high-performance computational Fluid dynamics (CFD) software tool die oplossingen snel en krachtig levert over een breed reeks CFD multi-physics toepassingen. CFX staat bekend om zijn uitstekendenauwkeurigheid robustness en snelheid roterende machines, zoals pompen, ventilatoren, compressors en gas- en waterturbines. Het gehele turbine is ingesloten door een rechthoekig oppervlak. De inlaat en uitlaat van de vloeistofstroom wordt genoemd genoemd selectie. - vloeistof van deze studie is voorzien dichtheid 1,225 kg/m3 en viscositeit 1,7845 E-05. De randvoorwaarden zijn inlaatsnelheid 2000 m/s en alle andere vlakken worden beperkt. het efficiënt zal berekenen gebaseerd op het aantal iteraties genoemd. de fig. 11 toont de f luent analyse van de turbineschoep met luchtstroom.

fig. 8. hittebehandeld metalen - Temp distributie

fig.. 9. Nikkel 825 (Max: 213,62 Hz)

fig.. 10. Geharde legering (Max: 166,26 Hz)

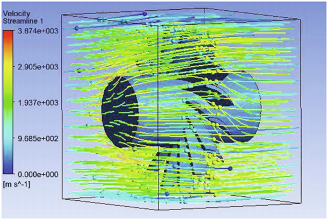

fig.. 11. Vloeiend Analyse met luchtstroom.

4. Conclusion

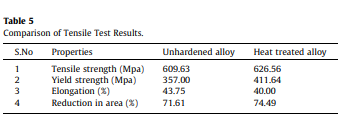

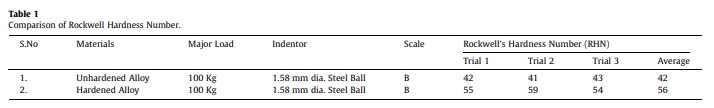

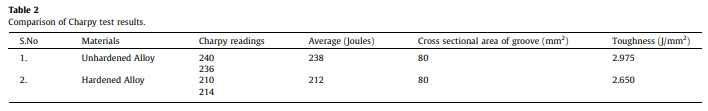

Het gegeven Monel 400 metal warmte-treated door afschrikken proces als volgens de uitgevoerde testen, de metalen shows die eigenschappen worden verbeterd in vergelijking met geharde legering en de eigenschappen zijn gelijk aannikkel 825. Aldus kunnen de kosten van de turbinebladen sterk worden verminderd. Aangezien het Monel 400 is goedkoper dan de laatste, het gebruik ervan kosteneffectief-efficient. Verder analyse van de ANSYS 16,0 software, de vervorming van de schoepen, spanningsconcentratie, temperatuurverdeling in de messen met de eigenschappen van Monel 400 warmte-treated legering min of meer vergelijkbaar met die vannikkel 825 legering. CFD analyseresultaten correleert ook het feit dat de slagvastheid aanzienlijk is verminderd en de hardheid drastisch verhoogd, wat resulteerde in de vermindering van slijtage. De vervorming en spanning ontwikkeld ANSYS kleiner te zijn dan de veilige spanning van het materiaal. Modale analyse wordt uitgevoerd in ANSYS werkbank voor zowel de Monel ennikkel, die toont dat de resonantiefrequentie van warmtebehandelde Monel 400 is minder dan die vannikkel 825. Dit geeft aan dat de warmtebehandelde legering Monel die in deze studie veelbelovende resultaten can worden gebruikt bij rechtstreekse toepassing van turbinebladen.
